Lastketten

Hängeplatte HP F 80

Einsatz

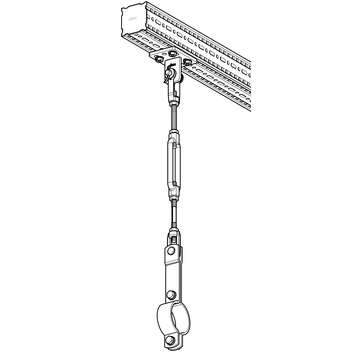

Hängeplatte als Anschluss an vorhandene Konstruktionen des Systems siFramo 80. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.

Montage

Die Hängeplatte HP F 80 wird mit 4 Formlockschrauben FLS F an der siFramo 80 Konstruktion verschraubt. Als weitere Option kann die Hängeplatte mittels zwei Schwerlastankern M10 als Abhängung an Betondecken verwendet werden.

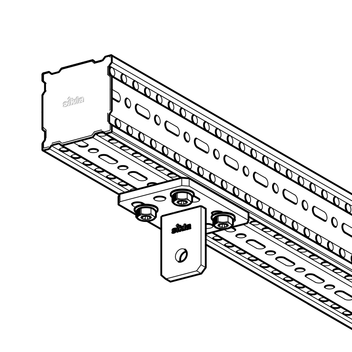

Typ A: Lastkette verläuft quer zum Träger

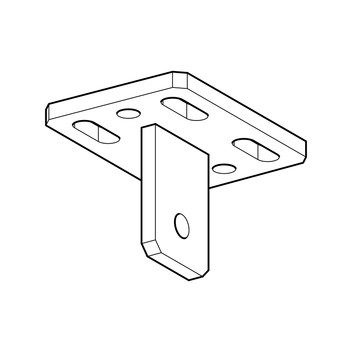

Typ B: Lastkette verläuft längs zum Träger

Technische Daten

Typ
max. zul. Zuglast
[kN]
M10 11,2
M12 12,1
M16 12,5

Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.

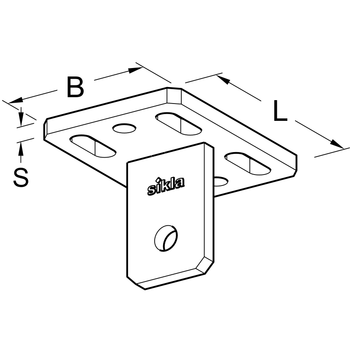

L
[mm]
B
[mm]
S
[mm]
110 80 8

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
HP F 80 - A M100,610 113023
HP F 80 - A M120,610 113024
HP F 80 - A M160,610 113025

HP F 80 - B M100,610 113020
HP F 80 - B M120,610 113021
HP F 80 - B M160,610 113022
