Rohrlager

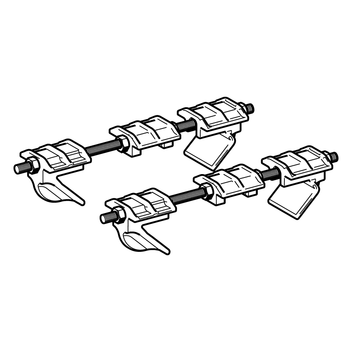

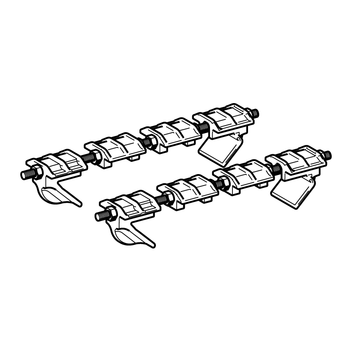

Führungsset FS
![](/sixcms/media.php/443/thumbnails/07xx_fs_80_120.tif.46917.png)
![](/sixcms/media.php/443/thumbnails/07xx_fs_240_260.tif.46918.png)
![](/sixcms/media.php/443/thumbnails/0705_fs_280_300.tif.46821.png)
![](/sixcms/media.php/443/thumbnails/0760_fl_fa.tif.47071.png)

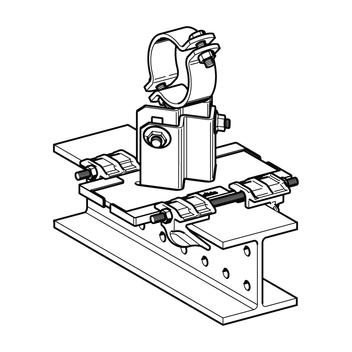

Einsatz
Zur Erweiterung von Loslagern zu Führungslagern.
Max. Trägerflanschdicke t ≤ 30 mm
Lieferumfang
Vormontiertes Führungsset bestehend aus:
4 Spannhaken
2 Gewindestifte
Abhebesicherungen:
2 bei FS 240/260
4 bei FS 280/300
Sechskantmuttern:
je 4 bei FS 80/120, FS 140/160 und FS 180/220
8 bei FS 240/260 und 12 bei FS 280/300
Technische Daten
Flanschdicke [mm] | Trägerbreite 80 - 220 mm Anzugsmoment [Nm] | Trägerbreite 221 - 300 mm Anzugsmoment [Nm] |
---|---|---|
5 - 10 | 40 | 15 |
11 - 20 | 25 | 15 |
21 - 30 | 20 | 15 |
Material: | |
Blechteile: | Stahl, HCP |
Gewindestifte, Muttern: | Stahl, HCP |
Spannhaken: | Guss, HCP |
Zulassungen / Konformität
Fremdüberwachung Rohrlager PDF | 213.4 KB
