Rohrlager

Nutzlasten für Rohrlager LA - HV

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand

Die Lastwerte gelten sowohl für Rohrlager aus dem HCP Sortiment als auch für die Hoch- und Niedertemperaturlager. Die Bemessung erfolgt bei Raumtemperatur.
Für höhere Temperaturen sind die entsprechenden Temperaturabminderungsfaktoren laut angehängter Tabelle zu beachten.
Bei Niedertemperaturlagern können über den empfohlenen Anwendungsbereich die vollen Lasten angenommen werden. Temperaturen unter -50°C bedürfen einer individuellen technischen Beratung.

Festpunktkräfte in axialer Richtung Fx können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers. Zur Nutzung unserer Festpunktsets, Festpunktwinkel und Axialstopps ist es erforderlich, die Gleitplatte zu demontieren, sodass ein Reibwert von μ = 0,3 für die rohrstatische Betrachtung berücksichtigt werden sollte.

Die Prüfungen für abhebende Kräfte - Fz wurden in Kombination aus einem Loslager LA - HV mit Führungs- und Festpunktsets durchgeführt. Hieraus ergeben sich die Werte für - Fz in den Kombinationen:

- Trägeranbindung mit dem Führungsset FS bzw. dem Festpunktset XS
-
Anbindung auf siFramo mit dem Führungswinkel FW F bzw. dem Festpunktwinkel XW F

Weitere statische Produktleistungsdaten erhalten Sie auf Anfrage.

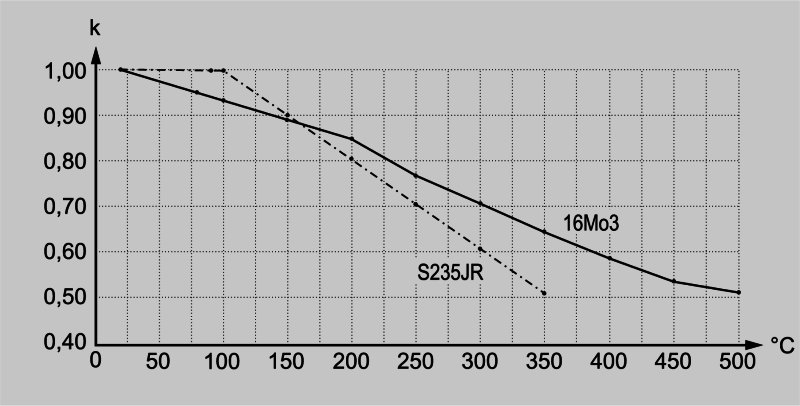

Temperatur-Korrekturfaktor k

Temperatur
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 18 9,7 7,4 15,4   14 6,1 15,4 15,4
90 22 9,7 7,4 15,4   14 6,1 15,4 15,4
90 27 9,7 7,4 15,4   14 6,1 15,4 15,4
90 30 9,7 7,4 15,4   14 6,1 15,4 15,4
90 34 9,7 7,4 15,4   14 6,1 15,4 15,4
90 39 9,5 7,3 15,4   14 6,1 15,4 15,4
90 44 9,4 7,1 15,4   14 6,1 15,4 15,4
90 49 9,2 7 15,4   14 6,1 15,4 15,4
90 54 9,1 6,9 15,4   14 6,1 15,4 15,4
90 59 8,9 6,7 15,4   14 6,1 15,4 15,4
90 61 8,8 6,7 15,4   14 6,1 15,4 15,4
90 66 8,7 6,5 15,4   14 6,1 15,4 15,4
90 71 8,5 6,4 15,4   14 6,1 15,4 15,4
90 77 8,3 6,2 15,4   14 6,1 15,4 15,4
90 83 8,1 6 15,4   14 6,1 15,4 15,4
90 89 7,9 5,9 15,4   14 6,1 15,4 15,4
90 95 7,7 5,7 15,4   14 6,1 15,4 15,4
90 102 7,5 5,5 15,4   14 6,1 15,4 15,4
90 109 7,3 5,3 15,4   14 6,1 15,4 15,4
90 115 7,1 5,1 15,4   14 6,1 15,4 15,4
90 122 6,9 4,9 15,4   14 6,1 15,4 15,4
90 128 6,7 4,8 15,4   14 6,1 15,4 15,4
90 134 6,5 4,6 15,4   14 6,1 15,4 15,4
90 140 6,3 4,4 15,4   14 6,1 15,4 15,4
90 146 6,1 4,3 15,4   14 6,1 15,4 15,4
90 152 5,9 4,1 15,4   14 6,1 15,4 15,4
90 158 5,7 3,9 15,4   14 6,1 15,4 15,4
90 163 5,5 3,8 15,4   14 6,1 15,4 15,4
90 169 5,4 3,6 15,4   14 6,1 15,4 15,4

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand

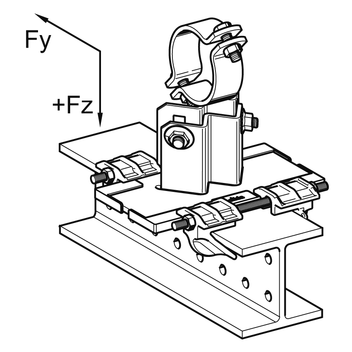

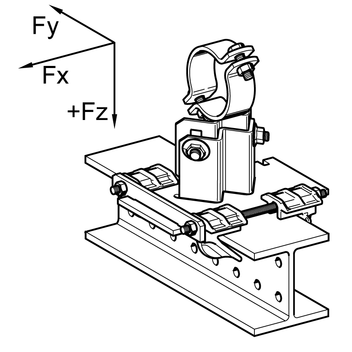

Loslager LA - HV + Führungsset FS bzw. Festpunktset XS

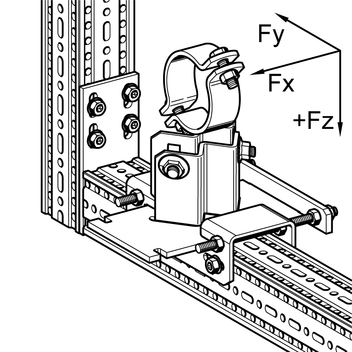

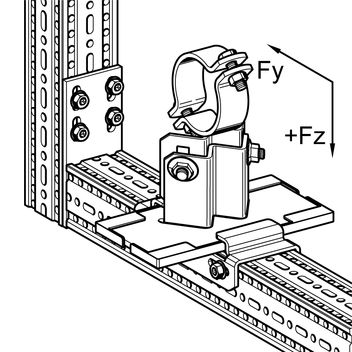

Loslager LA - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 18 8,1 5,4 15,4   14 6,1 15,4 15,4
150 22 8,1 5,4 15,4   14 6,1 15,4 15,4
150 27 8,1 5,4 15,4   14 6,1 15,4 15,4
150 30 8,1 5,4 15,4   14 6,1 15,4 15,4
150 34 8,1 5,4 15,4   14 6,1 15,4 15,4
150 39 8,1 5,3 15,4   14 6,1 15,4 15,4
150 44 8 5,2 15,4   14 6,1 15,4 15,4
150 49 7,9 5,1 15,4   14 6,1 15,4 15,4
150 54 7,8 5 15,4   14 6,1 15,4 15,4
150 59 7,7 4,9 15,4   14 6,1 15,4 15,4
150 61 7,7 4,8 15,4   14 6,1 15,4 15,4
150 66 7,6 4,7 15,4   14 6,1 15,4 15,4
150 71 7,5 4,6 15,4   14 6,1 15,4 15,4
150 77 7,4 4,5 15,4   14 6,1 15,4 15,4
150 83 7,4 4,4 15,4   14 6,1 15,4 15,4
150 89 7,3 4,3 15,4   14 6,1 15,4 15,4
150 95 7,2 4,1 15,4   14 6,1 15,4 15,4
150 102 7,1 4 15,4   14 6,1 15,4 15,4
150 109 6,9 3,9 15,4   14 6,1 15,4 15,4
150 115 6,9 3,7 15,4   14 6,1 15,4 15,4
150 122 6,7 3,6 15,4   14 6,1 15,4 15,4
150 128 6,6 3,5 15,4   14 6,1 15,4 15,4
150 134 6,5 3,3 15,4   14 6,1 15,4 15,4
150 140 6,5 3,2 15,4   14 6,1 15,4 15,4
150 146 6,4 3,1 15,4   14 6,1 15,4 15,4
150 152 6,3 3 15,4   14 6,1 15,4 15,4
150 158 6,2 2,8 15,4   14 6,1 15,4 15,4
150 163 6,1 2,7 15,4   14 6,1 15,4 15,4
150 169 6,1 2,6 15,4   14 6,1 15,4 15,4

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand
Loslager LA - HV + Führungsset FS bzw. Festpunktset XS
Loslager LA - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80

LA - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 18 6,6 4,9 15,4   14 6,1 15,4 15,4
200 22 6,6 4,9 15,4   14 6,1 15,4 15,4
200 27 6,6 4,9 15,4   14 6,1 15,4 15,4
200 30 6,6 4,9 15,4   14 6,1 15,4 15,4
200 34 6,6 4,9 15,4   14 6,1 15,4 15,4
200 39 6,5 4,8 15,4   14 6,1 15,4 15,4
200 44 6,4 4,7 15,4   14 6,1 15,4 15,4
200 49 6,4 4,7 15,4   14 6,1 15,4 15,4
200 54 6,3 4,6 15,4   14 6,1 15,4 15,4
200 59 6,3 4,5 15,4   14 6,1 15,4 15,4
200 61 6,3 4,5 15,4   14 6,1 15,4 15,4
200 66 6,2 4,4 15,4   14 6,1 15,4 15,4
200 71 6,2 4,3 15,4   14 6,1 15,4 15,4
200 77 6,1 4,2 15,4   14 6,1 15,4 15,4
200 83 6,0 4,1 15,4   14 6,1 15,4 15,4
200 89 6,0 4,1 15,4   14 6,1 15,4 15,4
200 95 5,9 4,0 15,4   14 6,1 15,4 15,4
200 102 5,8 3,9 15,4   14 6,1 15,4 15,4
200 109 5,7 3,7 15,4   14 6,1 15,4 15,4
200 115 5,7 3,7 15,4   14 6,1 15,4 15,4
200 122 5,6 3,5 15,4   14 6,1 15,4 15,4
200 128 5,5 3,4 15,4   14 6,1 15,4 15,4
200 134 5,5 3,4 15,4   14 6,1 15,4 15,4
200 140 5,4 3,3 15,4   14 6,1 15,4 15,4
200 146 5,3 3,2 15,4   14 6,1 15,4 15,4
200 152 5,3 3,1 15,4   14 6,1 15,4 15,4
200 158 5,2 3,0 15,4   14 6,1 15,4 15,4
200 163 5,2 2,9 15,4   14 6,1 15,4 15,4
200 169 5,1 2,8 15,4   14 6,1 15,4 15,4

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand
Loslager LA - HV + Führungsset FS bzw. Festpunktset XS
Loslager LA - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80
