Rohrlager

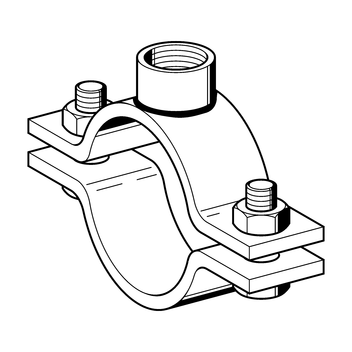

Rohrschelle Stabil I-1/2" VA

Einsatz

Schwere Rohrschelle für den industriellen Anlagenbau.

Lieferumfang

Zweiteilige Rohrschelle mit rundumgeschweißter Anschlussmuffe 1/2" sowie Spannschrauben und Muttern.

Montage

Geeignet für Einpunktbefestigung direkt mittels Gewinderohr 1/2" oder Verbindung über entsprechenden Adapter bis zu Gewinderohr 1".

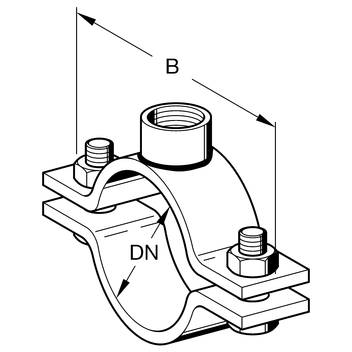

Technische Daten

Material:
Edelstahl 1.4404

Typ
Material
b x s [mm]
Spannschrauben
B
[mm]
max. zul.
Belastung (Zug)
[kN]
22 30 x 5 M10 x 35 86 4,7
27 30 x 5 M10 x 35 93 4,7
34 30 x 5 M10 x 35 102 4,7
44 30 x 5 M10 x 35 114 4,7
49 30 x 5 M10 x 35 119 4,7
61 40 x 5 M12 x 40 136 8
77 40 x 5 M12 x 40 152 8
89 40 x 5 M12 x 40 165 8
115 50 x 5 M12 x 40 192 11
Typfür Rohr
[DN]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
22150,3025 188228
27200,3225 188237
34250,3525 188246
44320,4025 188255
49400,4025 188264
61500,6225 188273
77650,6725 188282
89800,7525 188291
1151001,0510 188300
