Einsatz

Gleitsatz in massiver Ausführung zur Montage auf den siFramo Trägerprofilen TP F. Der 1/2"-Anschluss ermöglicht eine direkte Anbindung der Rohrschelle Stabil I-1/2" mittels Gewinderohr ohne weitere Adaptionsteile.

Montage

Befestigung an Trägerprofil TP F mittels zwei Formlockschrauben FLS F.

Technische Daten

Typ
a
[mm]
b
[mm]
c
[mm]
zul. Belastung
geständert [kN]
zul. Belastung
abgehängt [kN]
GS F 80 1G - 102 80,5 17,0 5,4
GS F 80 1G2 210 102 80,5 12,0 8,4
GS F 100 1G - 102 85,5 17,0 5,7
GS F 100 1G2 210 102 85,5 12,0 8,7

Die Ermittlung der zulässigen Belastungen erfolgte durch Belastungsprüfungen in Anlehnung an DIN EN 13480-3 Anhang J.
Die Rohrschelle und ggf. das verwendete 1/2"-Gewinderohr sind separat nachzuweisen.

Typ
max. Hebelarm
[mm]

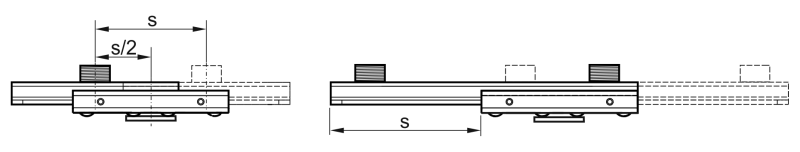

max. Gleitweg s
[mm]
GS F 80 1G 200 100
GS F 80 1G2 300 135
GS F 100 1G 200 100
GS F 100 1G2 300 135

Dauertemperatur-Belastung:
130°C
Haftreibungszahl µ0:
0,20
Gleitreibungszahl µ:
0,15

Material:
Gleitschlitten:
Stahl, HCP
Gleitschienen:
Polyamid (glasfaserverstärkt)
Halteblech:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GS F 80 1G1,310 113885
GS F 80 1G21,710 113886
GS F 100 1G1,410 113091
GS F 100 1G21,810 113092
