siFramo 100

Dachdurchführung DF AH

Einsatz

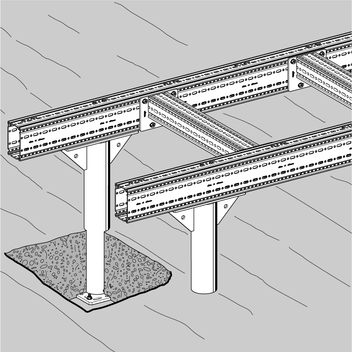

Ermöglicht die direkte Anbindung von Trägerprofilen TP F 100 und TP F 100/160 auf verschiedenen Dachtypen.

Montage

Anbindung von Trägerprofilen TP F 100 und TP F 100/160 mittels 8 Formlockschrauben FLS F.
Befestigung auf Dächern und an Beton mittels Schwerlastankern M12.
Wichtig: Die Zinkablaufbohrungen im Stützrohr sind nach erfolgter Montage abzudichten. Eine ggf. gewünschte Dämmung im Stützrohr kann bauseits z. B. durch Ausschäumung vorgenommen werden.

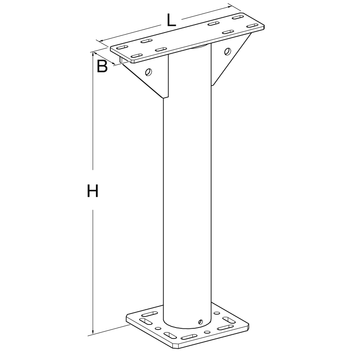

Technische Daten

B
[mm]
L
[mm]
H
[mm]
100 383 746

Lochbild für
Maße der Bodenplatte
B x B x t [mm]
Lochung für Anker
F 100 und F 100/160 220 x 220 x 12 M12

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
DF AH20,01 117171
