siFramo 100

Kranlasche KLA F

Einsatz

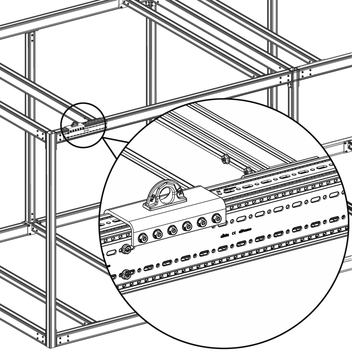

Vorrichtung zum Anheben von siFramo-Konstruktionen mit einem Hebezeug (z.B. Kran). Unverwüstliche Ausführung für mehrfache Hebevorgänge in mehreren Projekten.

Montage

Die Kranlasche wird entsprechend mit dem Trägerprofil TP F verbunden:
TP F 80: 8 x SCR FLA TT M10 x 60 HCP
TP F 100 und 100/160: 12 x SCR FLA TT M10 x 60 HCP

Max. zul. Anzugsmoment SCR FLA TT: 20 Nm

Technische Daten

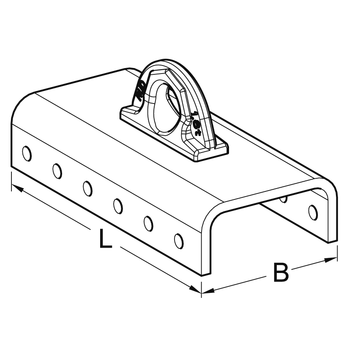

Type
L
[mm]
B
[mm]

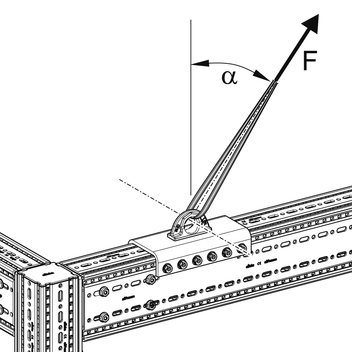

Fmax [kN]
a = 0°
Fmax [kN]
a > = 0° - 45°
Fmax [kN]
a > = 45° - 60°
KLA F 80 200 100 16,0 11,0 8,0
KLA F 100 250 120 16,0 11,0 8,0

Material:
Stahl
Oberfläche:
Pulverbeschichtet, RAL 2005 (signal orange) oder HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
KLA F 803,01 292874
KLA F 1003,61 292873
