siFramo 80

Auslegerkonsole AK F 80

Einsatz

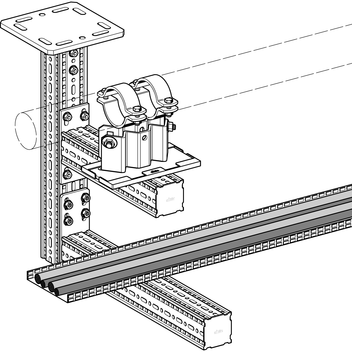

Fertigelement für einarmig auskragende Montagen an Trägerprofil F 80 sowie Trägerkonsolen F 80 oder zum Bau von Traversen mit entsprechendem Anbindeteil. Die Variante "E" ermöglicht eine Konstruktion aus Deckenstiel und Quertraverse ohne Überstand der Grundplatte in Längsrichtung. Durch die Rundlöcher in der Grundplatte ist eine direkte Anbindung an eingelassenen Ankerschienen möglich.

Montage

Formschlüssige Anbindung an Trägerprofil F 80 mittels 4 Formlockschrauben.

Technische Daten

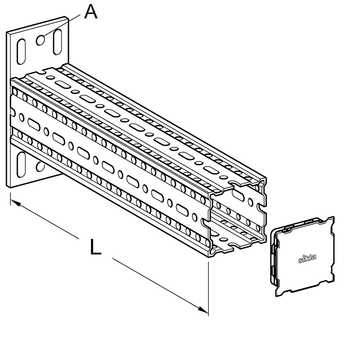

Typ
L
[mm]
Maße der Grundplatte
[mm]
Langlöcher Grundplatte
[mm]
A
[mm]
AK F 80-400 400 190 x 80 x 8 20 x 11 14
AK F 80-600 600 190 x 80 x 8 20 x 11 14
AK F 80-800 800 190 x 80 x 8 20 x 11 14
AK F 80-1000 1000 190 x 80 x 8 20 x 11 14
AK F 80-E-600 600 165 x 80 x 8 20 x 11 -

Ausführung:
Platte verschweißt mit Trägerprofil F 80
Material:
Platte:
Stahl, HCP
Trägerprofil:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.at/downloads)

Leistungserklärung Auslegerkonsole AK F PDF | 316.9 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AK F 80-4003,41 192764
AK F 80-6004,61 113170
AK F 80-8005,81 192771
AK F 80-10007,11 113171
AK F 80-E-6004,51 110370
