siFramo 80

Dachdurchführung DF AV

Einsatz

Ermöglicht die direkte Anbindung von Konstruktionen mit siFramo mittels WBD-Haltern F 80/100 der Größe 80/120 oder Trägerkonsolen F 80/100 auf verschiedenen Dachtypen.

Montage

Anbindung von WBD-Haltern F 80/100 - 80/120 und TKO F 80/100 mittels 4 Sechskantschrauben M12 sowie passenden Scheiben und Muttern.
Befestigung auf Dächern und an Beton mittels Schwerlastankern M12.
Wichtig: Die Zinkablaufbohrungen im Stützrohr sind nach erfolgter Montage abzudichten. Eine ggf. gewünschte Dämmung im Stützrohr kann bauseits z. B. durch Ausschäumung vorgenommen werden.

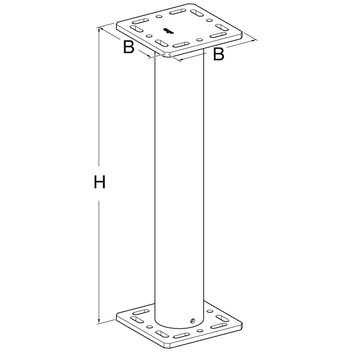

Technische Daten

B
[mm]
H
[mm]
220 750

Maße der Bodenplatte
B x B x t [mm]
Lochung für Anker
220 x 220 x 12 M12

Material: Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
DF AV20,51 117170
