siFramo 80

Gelenk GE F - ST F 80

Einsatz

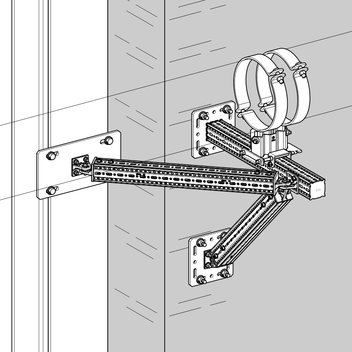

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 an Stahlträgern sowie zur Versteifung von Rahmenkonstruktionen.
Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.

Lieferumfang

Gelenk GE F - ST F 80 mit Adapterplatte verschraubt

Montage

Die Befestigung der Gelenke an vorhandene Stahlträger erfolgt über das Montageset MS 5P M12 S durch Anklemmen der Grundplatte. Ab Typ 161/200 erfolgt die Befestigung über das Montageset MS 5P M16 S. Als weitere Option kann das Gelenk mittels 4 Schwerlastankern M12 an Betonwänden befestigt werden.
Das auf dem Achtkant aufgesteckte Stützprofil TP F 80 wird mit 4 Formlockschrauben befestigt.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.

Durch Lösen der Schraubverbindung zwischen Gelenk und Adapterplatte kann das Gelenk um 90° gedreht und anschließend für eine Querstrebung verwendet werden (siehe Abb. 4).

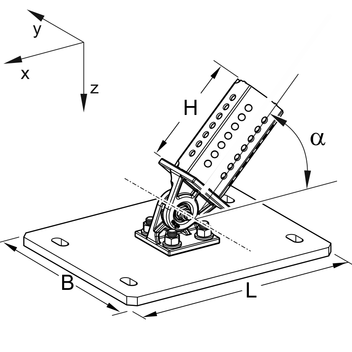

Technische Daten

Typ
Höhe H
[mm]
Länge L
[mm]
Breite B
[mm]
Winkel α
GE F 80/120 - 80 140 220 220 25° - 155°
GE F 121/160 - 80 - 1 140 320 260 25° - 155°
GE F 161/200 - 80 - 1 140 320 310 25° - 155°
GE F 201/310 - 80 - 1 140 220 420 25° - 155°

Material:
Stahl, HCP

Zulassungen / Konformität

* ab Lager

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GE F 80/120 - 80 *6,21 115856
GE F 121/160 - 80 - 19,81 115857
GE F 161/200 - 80 - 111,31 115859
GE F 201/310 - 80 - 110,41 115861
