Trägersystem 100

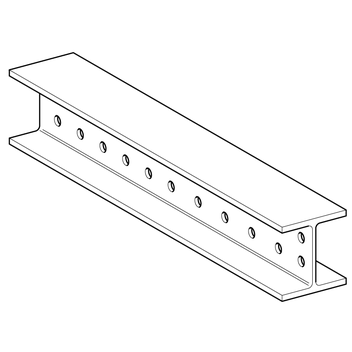

Trägerprofil TP 100
Einsatz
Multifunktionales Trägerprofil zur Erstellung von Trassen, komplexen Unterkonstruktionen sowie 3D-Units verschiedenster Anwendung.
Das Trägerprofil eignet sich für unterschiedlichste Anwendungsfälle mit anspruchsvollen Lastsituationen wie z. B. bei großen Spannweiten oder hoch belasteten Rahmenkonstruktionen.
Technische Daten

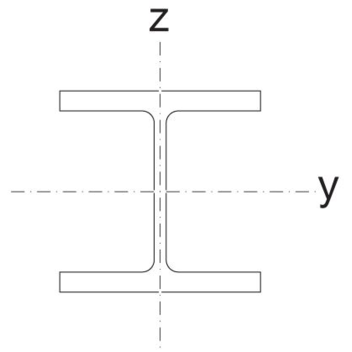

| Typ | Widerstands- moment [cm3 ] | Trägheits- moment [cm4 ] | Trägheits- radius [cm] | Torsions- moment lt [cm4 ] | Querschnitt A [cm2 ] |
|---|---|---|---|---|---|
| TP 100 | Wy: 71,00 Wz: 26,70 | ly: 341,00 lz: 133,00 | iy: 4,14 iz: 2,59 | 5,15 | 19,0 |
Alle Werte berücksichtigen die Lochung.

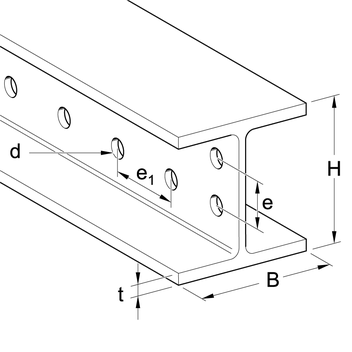

| Typ | H [mm] | B [mm] | t [mm] | d [mm] | e [mm] | e1 [mm] |
|---|---|---|---|---|---|---|
| TP 100 | 96 | 100 | 8 | 13,5 | 50 | 32 |
| Material: | Stahl, HCP |
