Edelstahl

Stabil D-1G VA m.E.

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich. Besonders geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Zweiteilige Rohrschelle, mit Spannschrauben und Muttern (lose beigelegt).

Montage

Geeignet für Einpunktbefestigung direkt mittels Gewindestange.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
14 - 65 1,8 kN 25 x 3,0
67 - 115 3,6 kN 30 x 3,0
124 - 194 4,2 kN 40 x 3,0
199 - 208 5,4 kN 40 x 3,0
219 - 318 8,0 kN 40 x 4,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Edelstahl V4A
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Temperaturbereich:
-50°C bis +110°C

Spannbereich
[mm]
DNGewinde-
anschluss
Spann-
schrauben

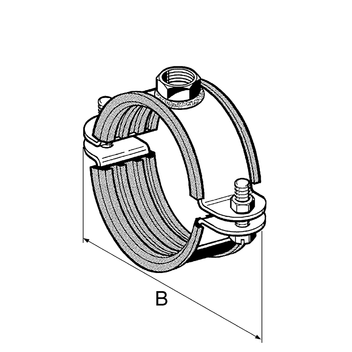

B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
14 - 183/8"M8M8 x 25620,0850 144856
19 - 231/2"M8M8 x 25720,1050 144865
24 - 283/4"M10M8 x 25760,1250 144874
29 - 33M10M8 x 25840,1450 144883
33 - 371"M10M8 x 25870,1550 144892
40 - 451 1/4"M10M8 x 25980,1750 144908
47 - 521 1/2"M10M8 x 251020,1950 144917
53 - 58M10M8 x 251070,2050 144926
60- 652"M10M8 x 251160,2450 144935
67- 72M12M10 x 301420,3025 144944
73- 782 1/2"M12M10 x 301490,3325 145088
79 - 85M12M10 x 301510,3425 144953
86 - 903"M12M10 x 301620,3625 144962
100 - 106M12M10 x 301740,4225 144971
108 - 1154"M12M10 x 351820,5125 144980
124 - 129M16M12 x 352160,6925 144999
131 - 137M16M12 x 352140,7410 145006
138 - 1445"M16M12 x 352290,7710 145015
148 - 154M16M12 x 352400,8110 145024
156 - 162M16M12 x 352460,8510 145033
165 - 1716"M16M12 x 352610,9310 145042
177 - 183M16M12 x 352750,9810 145051
188 - 194M16M12 x 352831,0610 145060
199 - 208M16M16 x 402961,2010 414904
219 - 2258"M16M16 x 403241,2610 145079
236 - 242M16M16 x 403341,6910 414913
260 - 266M16M16 x 503631,8310 414922
301 - 307M16M16 x 404042,0010 414931
311 - 318M16M16 x 404122,1310 414940
