High Corrosion Protection

Auslegerkonsole AK HCP

Einsatz

Fertigkonsole für die Rohrmontage an der Wand oder an anderen bauseitigen Strukturen.

Montage

Beim Einsatz in Verbindung mit Gleitelementen ist eine Querausstrebung zur Aufnahme der Kräfte in Achsrichtung des Rohres zwingend erforderlich.

Technische Daten





Ankerlastklassen
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN

Restriktionen
σzul ≤ 160 N/mm2
fzul ≤ L/150 für L > 450 mm
fzul ≤ 3 mm für L ≤ 450 mm


Material:
Stahl, HCP
titletitletitletitletitletitletitle Artikelnummer

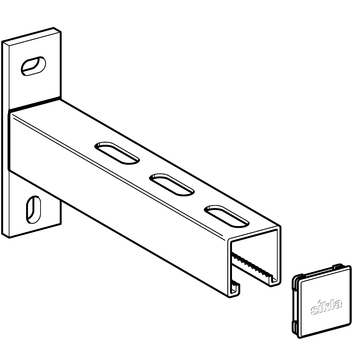

41/41 - 320320134 x 40 x 810013 x 180,9510 181667
41/41 - 570570134 x 40 x 810013 x 181,5010 181676
41/41 - 820820134 x 40 x 810013 x 182,001 161479

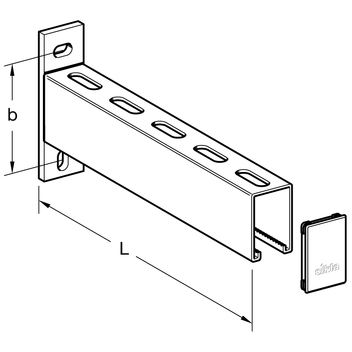

41/62 - 320320134 x 40 x 810013 x 181,4010 180119
41/62 - 570570134 x 40 x 810013 x 182,2510 180128
41/62 - 820820134 x 40 x 810013 x 183,051 180137

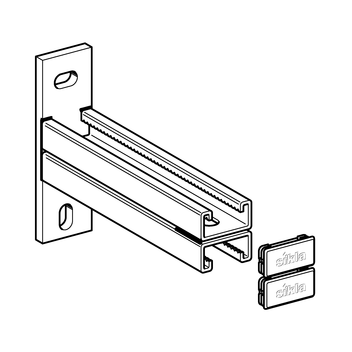

41/21 D - 320320134 x 40 x 810013 x 181,2510 180146
41/21 D - 570570134 x 40 x 810013 x 182,2510 180155

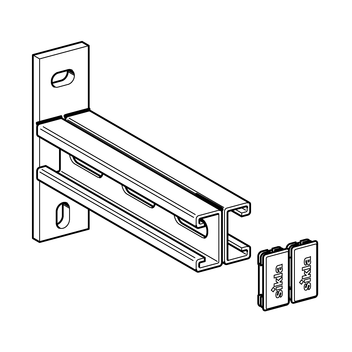

41/21 Dq - 320321134 x 40 x 810013 x 181,2010 180164
41/21 Dq - 570571134 x 40 x 810013 x 181,9510 190424
