High Corrosion Protection

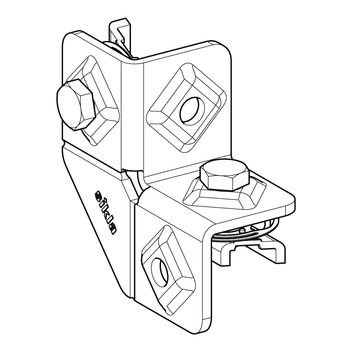

Eckverbinder EV CC 41-1 HCP

Einsatz

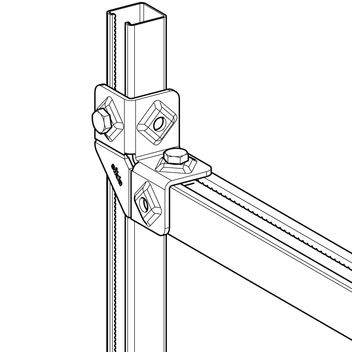

Komplett-Verbindungselement für Rahmenkonstruktionen aus Montageschienen. Optimierte Verbindungstechnik für Eckknoten des Schienensystems 41. Vorzugsweise sind quadratische Montageschienen 41/41 zu verwenden. Die Ausrichtung der Schienenöffnung kann dabei noch frei gewählt werden.

  • Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 41.
  • Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
  • Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10.
  • Hohe Steifigkeit durch hochfesten Werkstoff und Formgebung.
  • Sikla Rautenprägung zur sicheren Einleitung der Schraubenvorspannkraft

Lieferumfang

Gewindeplatten NT CC 41 und Sechskantschrauben sind lose beigelegt.

Montage

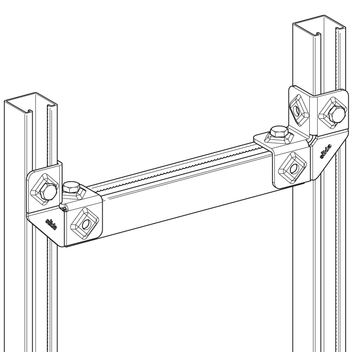

Eckverbinder EV CC 41-1 immer paarweise verwenden.

Technische Daten

Max. zul. Belastung:
5,0 kN als mittige Last je Traverse mit 2 Eckverbindern EV CC 41-1
Anzugsmoment:
40 Nm
Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
EV CC 41-10,3825 117352
