High Corrosion Protection

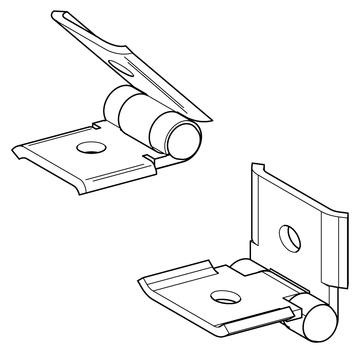

Gelenk JOI 41 HCP

Einsatz

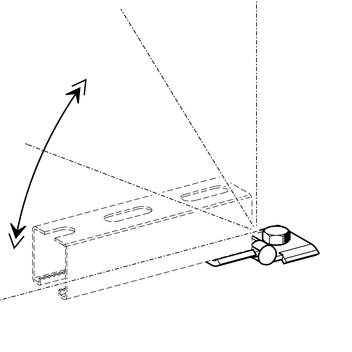

Zur Verbindung von Montageschienen 41, bei denen eine frei wählbare, stufenlose Winkeleinstellung von 0 - 180° erforderlich ist. Auch geeignet zur direkten Befestigung am Baukörper. Winkelneigungen zwischen Baukörper und Montageschienen können so einfach ausgeglichen werden. In Kombination mit Montageschienen auch als Schrägstütze für Konsolen zu verwenden.

Montage

Anbindungen:
Schienenrücken mit Gewindeplatte HZ 41 und Schraube
Schienenöffnung mit Gewindeplatte CC 41 und Schraube

Technische Daten

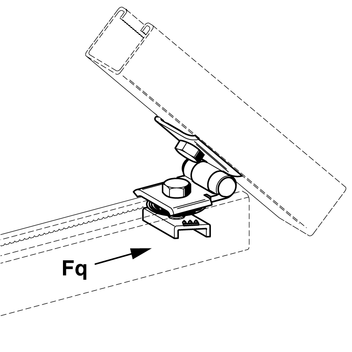

Nennlast: Fq = 2,0 kN pro Verbindung
Anzugsdrehmoment: 50 Nm
Material: Stahl, HCP

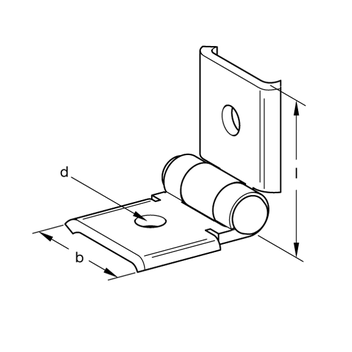

titletitletitletitletitletitle Artikelnummer
JOI 41 V10,548540,1850 198049
JOI 41 Z10,548540,1850 199244
