High Corrosion Protection

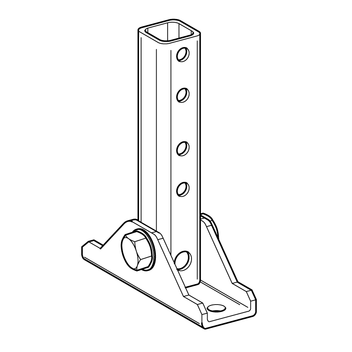

Gelenk JOI 41 T HCP

Einsatz

Zur Anbindung von Systemschienen 41 an beliebig geneigte Baukörperstrukturen wie Tunnel, geneigte Dachbinder usw. Verbindung von Systemschienen 41 unter verschiedenen Winkeln. Besonders geeignet als Abstützungen. Die Ausrichtung der Schienenöffnungen ist in alle Richtungen möglich.

Lieferumfang

Komplett vormontiert mit verliersicherer Schraube und Mutter.

Montage

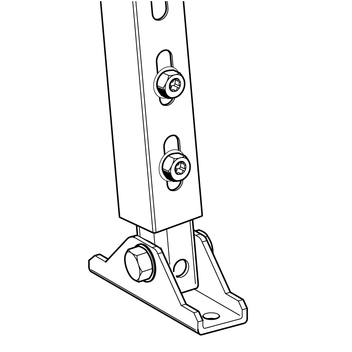

Befestigung mit Dübeln an Wänden, Decken und Böden. Einstellung der gewünschten Winkelneigung bei der Montage. Einfache, schnelle und sichere Montage der Systemschiene mit zwei Formlockschrauben FLS F.

Technische Daten

Max. zul. Last bei Deckenmontage
in vertikaler Richtung:

4,4 kN
Material:
Stahl, HCP

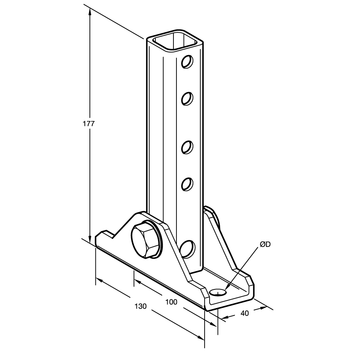

Typø D
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
JOI 41 T10,50,8120 197615
