High Corrosion Protection

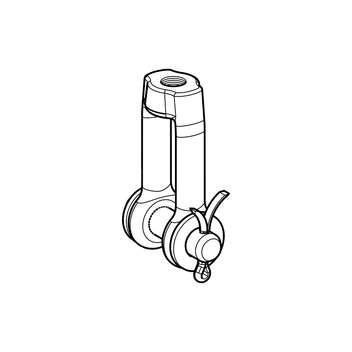

Gewindebügel GWB HCP

Einsatz

Gewindebügel für die Errichtung von Abspannungen und Windverbänden z. B. im System siFramo als Zugstab zur Abtragung von Lasten/Einwirkungen.

Montage

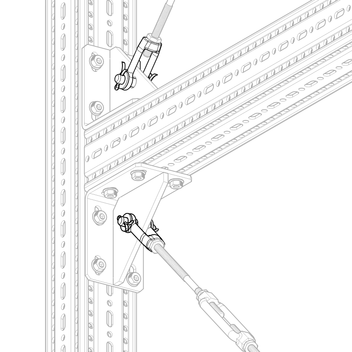

Der Anschluss am Gewindebügel erfolgt mittels Zugstange oder Gewindestab auf der einen Seite sowie mit dem Winkel WD oder einer Augenschraube auf der anderen Seite.

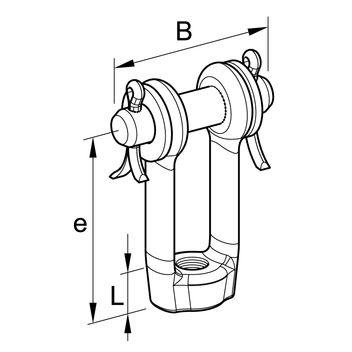

Technische Daten

Typ
max. zul. Zuglast
[kN]
e
[mm]
L
[mm]
B
[mm]
M10 13,6 52,5 10 40
M12 21,4 70,5 12 50
M16 45,3 80 16 60

Material:
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GWB M100,110 113053
GWB M120,210 113054
GWB M160,510 113055
