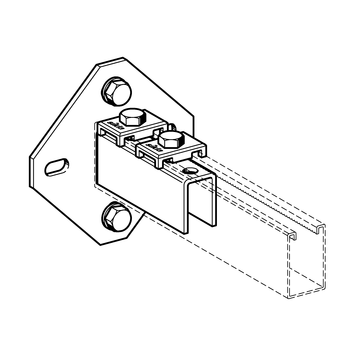

WBD-Halter

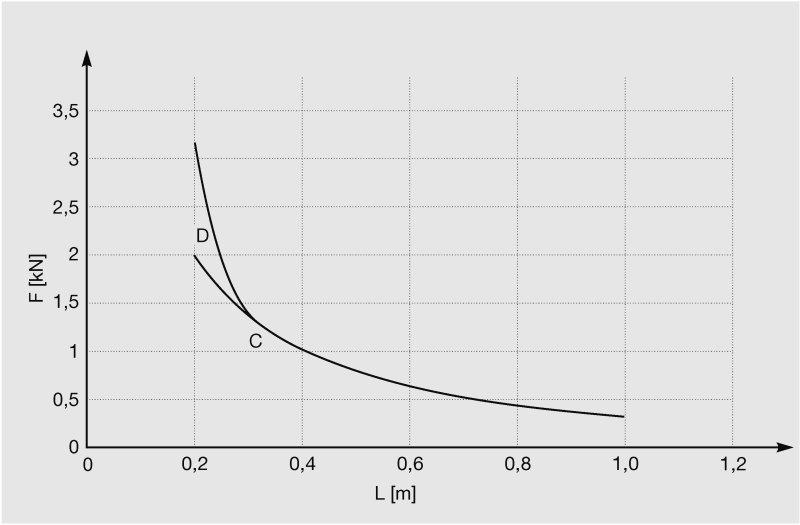

Lastdiagramm für Kombination mit Montageschiene 41/62/2,5

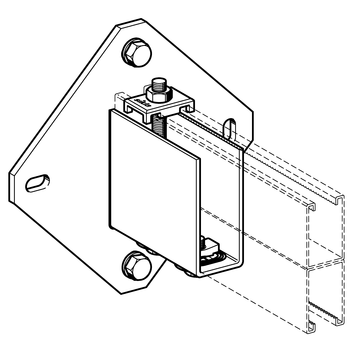

WBD-Halter 41/62 D

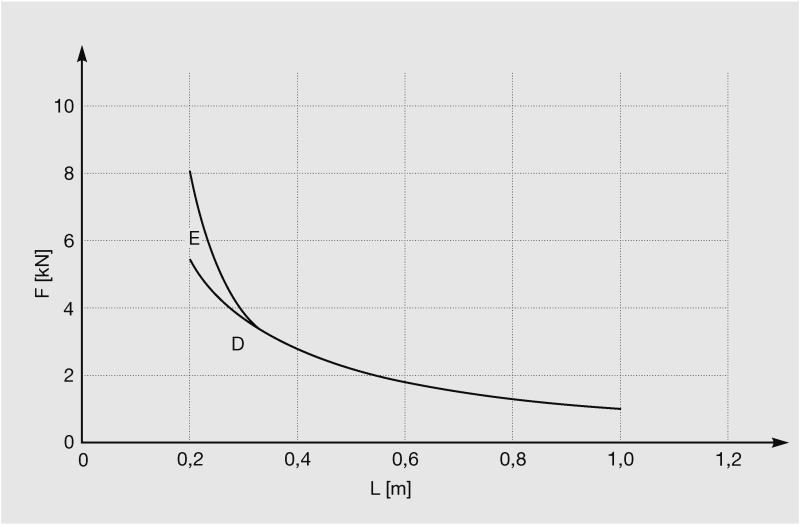

Lastdiagramm für Kombination mit Montageschiene 41/62/2,5 D

Restriktionen σzul ≤ 160 N/mm2 fzul ≤ L/100 für L > 300 mm fzul ≤ 3 mm für L = 200 ... 300 mm

Ankerlasten A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
