Einsatz

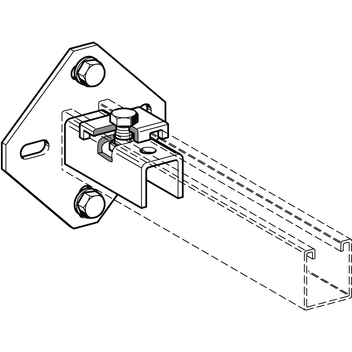

Durch Verschrauben eines WBD-Halters mit einer Montageschiene entstehen

  • Konsolen für Wand-, Boden- und Deckenmontage und insbesondere
  • Ständer für Rahmenkonstruktionen aus Sikla Montageschienen.

Die großzügig bemessene, rautenförmige Grundplatte erlaubt hohe Biegemomente und eine sichere Abstützung von Querlasten.

Montage

Im Normalfall erfolgt die Befestigung mit 2 gegenüberliegenden Schrauben in Richtung des Kraftflusses. Nur im Ausnahmefall (hohe Ständer im Rahmenbau) sollten 4 Schrauben gesetzt werden.

Für die Sechskantschrauben der Halteklauen 41 gelten Mindestwerte für die Anzugsmomente laut Tabelle:

Typen
Halteklauen
[Anzahl]
Schrauben
für Halteklaue
Zubehörteile
Anzugsmoment
[Nm]
41/21-31 bis 41/41-45 1 M10 vormontiert 40
41/52 bis 41-75/75 2 M12 vormontiert 60
41/21 D bis 41/45 D 1 M10 lose beigelegt 40
41/52 D bis 41-75/75 D 1 M12 lose beigelegt 60

Bei Deckenmontage empfehlen wir für höhere Lasten (bis 7 kN) mindestens eine durchgesteckte Schraube zu verwenden (Beispiele siehe Sikla Montagetechnik, Kapitel 2).

Technische Daten

Typ
passend für Sikla
Montageschiene
A
[mm]
s
[mm]
B
[mm]
b
[mm]
h
[mm]
C
[mm]
41/21-31 41/21/1,5 - 2,0
41/31/2,0
135 6 100 25 11 95
41/41-45 41/41/2,0 - 2,5
41/45/2,5
135 6 100 25 11 95
41/52 41/52/2,5 170 6 120 25 13 131
41/62 41/62/2,5 170 6 120 25 13 131
41-75/65 41-75/65/3,0 210 8 170 25 13 131
41-75/75 41-75/75/3,0 210 8 170 25 13 131

41/21 D 41/21/1,5 - 2,0 D 135 6 100 25 11 125
41/41-45 D 41/41/2,0 - 2,5 D
41/45/2,5 D
210 8 170 25 13 125
41/52 D 41/52/2,5 D 210 8 170 25 13 135
41/62 D 41/62/2,5 D 255 8 205 25 13 135
41-75/65 D 41-75/65/3,0 D 255 8 205 25 13 135
41-75/75 D 41-75/75/3,0 D 255 8 205 25 13 135

Nutzlast bei Wandmontage:
Die möglichen Punktlasten sind den nachfolgenden Lastdiagrammen zu entnehmen und gelten an Wänden bei Verwendung von 2 Schrauben der angegebenen Lastklasse.

Nutzlast bei Deckenmontage:
Maximal zulässige Belastung bei Deckenmontage in vertikaler Richtung mit mindestens einer durchgesteckten Schraube (8.8) 7,0 kN.
Voraussetzung für nachstehende Lastwerte ist die vorschriftsmäßige Montage aller beiliegenden Einzelteile.

Typen
Nutzlast (Zug) bei Deckenmontage
[kN]
41/21-31 bis 41/41-45 2,0
41/52 bis 41-75/75 4,0

Material:
Stahl, galvanisch verzinkt

Belastungsdiagramme:

WBD-Halter 41/21-31
WBD-Halter 41/41-45
WBD-Halter 41/52
WBD-Halter 41/62
WBD-Halter 41-75/65
WBD-Halter 41-75/75

titletitletitletitle Artikelnummer
41/21-3110,7310 177725
41/41-4510,8310 155054
41/5221,445 177734
41/6221,505 155063
41-75/6522,155 177743
41-75/7522,195 177752
41/21 D11,145 146469
41/41-45 D12,465 106768
41/52 D12,865 177761
41/62 D14,005 155090
41-75/65 D14,185 177770
41-75/75 D14,385 177779
