Einsatz

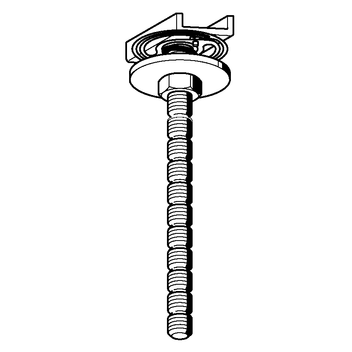

Schnellmontagesystem zur rationellen Befestigung von Rohrschellen und anderen Bauteilen an Sikla Montageschienen; passend für alle Typen ab 41 mm Breite (auch für Doppelschienen geeignet).

  • Zeitvorteil durch vorgefertigtes Blockset statt 4 Einzelteile.
  • Einfache Höhenverstellbarkeit innerhalb der Montageschiene.
  • Nutstift gegen Herausdrehen gesichert.
  • Die Nuten (Abstand 10 mm) gestatten ein problemloses Kürzen mit dem Bolzencutter PBC ohne Sägen oder Gewindenachschneiden.

Lieferumfang

Blockset komplett vormontiert.

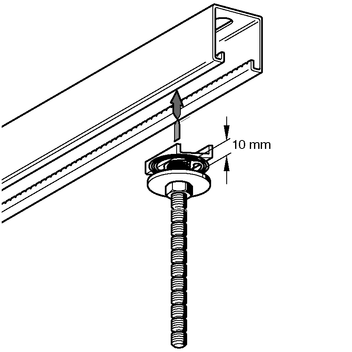

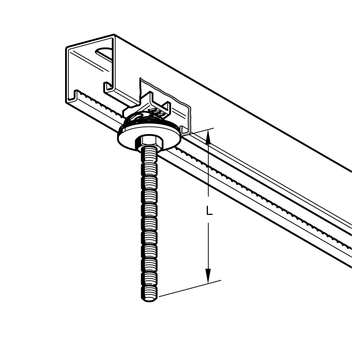

Montage

Blockset in die Montageschiene einstecken; Mutter anschließend festziehen - fertig!
Demontage durch Linksdrehung des Nutstiftes bei gleichzeitigem Drücken in Schienenrichtung.

Technische Daten

Typ
M
[Nm]
FZ
[kN]
M8 x ... 10 3,3
M10 x ... 18 4,5

FZ = zulässige Zugkraft am Nutstift

Hinweis: Die Punkttragfähigkeit der Montageschiene darf nicht überschritten werden.

Material:
Stahl, galvanisch verzinkt
titletitletitletitle Artikelnummer
M8 x 35350,0725 191549
M8 x 75750,0825 191558
M8 x 1251250,1025 191567
M8 x 1751750,1125 191576
M8 x 2752750,1425 191585

M10 x 35350,0925 191594
M10 x 75750,1025 191603
M10 x 1251250,1225 191612
M10 x 1751750,1525 191621
M10 x 2752750,2025 191639
