Einsatz

Zur einfachen und fachgerechten Herstellung von Traversen, Wandkonsolen und Tragrahmen auf der Baustelle oder auch für Vormontagen.
Alle Montageschienen des Systems 41 eignen sich als Führungs- und Trägerschiene für das Gleitstück 41.

Lieferumfang

Doppelschienen des Systems 41 sind durch Druckfügen verbunden, so dass der Korrosionsschutz an den Verbindungsstellen voll erhalten bleibt.

Montage

Bei Bedarf ist die Herstellung von Doppelschienen auch auf der Baustelle möglich, wobei 2 gleiche Einzelschienen wie folgt zu verbinden sind:
Bei Lochbild 2:
Innensechskantschrauben M8 x 16 mit Mutter verwenden.
Bei Lochbild 3 und 4:
Klemmeinheit KL 1 verwenden. Montage siehe entsprechendes Produktdatenblatt.

Alle Montageschienen des Systems 41 besitzen Innenverzahnung und sind vielfältig mit weiteren Systemprodukten kombinierbar: Hakenkopfschraube HZ, WBD-Halter, Trägerklammer TCS 1, Pressix CC 41, etc.

Technische Daten

Material:
Stahl 1.0350, bandverzinkt nach DIN EN 10346

Weitere technische Daten siehe nachfolgende Seiten.

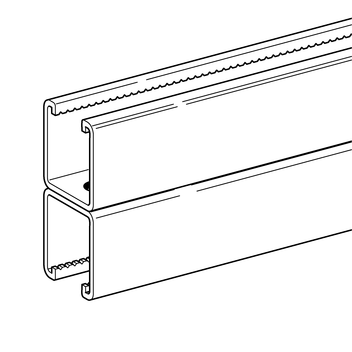

D = Doppelschiene

Lastwerte bei zentrischer Lasteinleitung PDF | 85.1 KB Lastwerte bei zwei Lasteinleitungen PDF | 88.1 KB Lastwerte bei drei Lasteinleitungen PDF | 82.0 KB Lastwerte bei Streckenlast PDF | 84.9 KB Übersicht Lochbilder PDF | 107.5 KB

Lastwerttabellen u. a.

Montageschiene MS - weitere Technische Daten

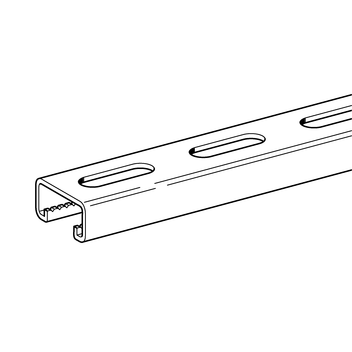

Montageschiene MS 41/21/1,5
Montageschiene MS 41/21/2,0
Montageschiene MS 41/23/2,0 D
Montageschiene MS 41/31/2,0
Montageschiene MS 41/41/2,0
Montageschiene MS 41/41/2,5
Montageschiene MS 41/45/2,5
Montageschiene MS 41/52/2,5
Montageschiene MS 41/62/2,5
Montageschiene MS 41-75/65/3,0

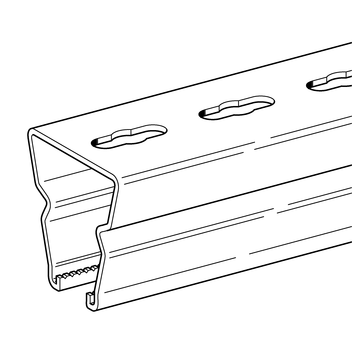

Montageschiene MS 41-75/75/3,0

Zulassungen / Konformität



Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

* = kein Gütezeichen

TypLänge
[m]
G
[kg/m]
Verp.
[m]
Artikel-
Nr.
41/21/1,521,0010 173837
41/21/1,561,006 173846
41/21/2,021,3410 193686
41/21/2,031,343 193693
41/21/2,061,346 193709
41/41/1,5 *61,456 195703
41/41/2,022,0010 193723
41/41/2,032,003 193730
41/41/2,062,006 193747
41/41/2,522,3410 173909
41/41/2,532,343 173432
41/41/2,562,346 166720
41/52/2,562,676 193785
41/62/2,563,006 193792
41-75/65/3,065,006 173990
41-75/75/3,065,346 173999

41/21/2,0 D *62,346 193815
41/41/2,0 D *63,676 193822
41/41/2,5 D *64,706 166757
41/52/2,5 D *65,346 193846
41/62/2,5 D *66,006 193853
41-75/65/3,0 D *69,346 174152
41-75/75/3,0 D *610,346 174161
