Montageschienen und Zubehör

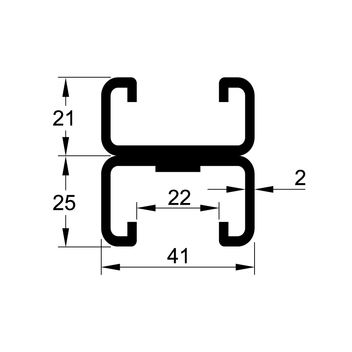

Montageschiene MS 41/23/2,0 D
asymmetrisch
Zulässige Lastwerte bei zentrischer Lasteinleitung
| L [cm] | 41/23/2,0 D [N] |
|---|---|
| 20 | 5957 |
| 40 | 2976 |
| 60 | 1982 |
| 80 | 1483 |
| 100 | 1184 |
| 120 | 884 |
| 140 | 644 |
| 160 | 488 |
| 180 | 380 |
| 200 | 303 |
| 220 | 245 |
| 240 | 200 |
| 260 | 165 |
| 280 | 137 |
| 300 | 113 |
| 320 | 94 |
| 340 | 78 |
| 360 | 64 |
| 380 | 51 |
| 400 | 41 |
| 420 | 31 |
| 440 | 23 |
| 460 | 15 |
| 480 | 8 |
| 500 | 2 |
Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.
σzul ≤ 185 N/mm2
f ≤ L/200
