Einsatz

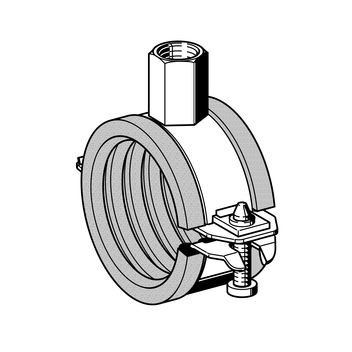

Einteilige Rohrschelle mit 2-Gewindemutter mit Anschlussmöglichkeit M8 oder M10 zur Befestigung von Rohranlagen in der Haustechnik. Geeignet für Wand-, Boden- und Deckenmontage sowie zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109. Zeitvorteil durch Schnellverschluss.

Montage

Nach dem Zusammendrücken beider Schellenteile muss die Spannschraube hinter der Abwinklung sitzen; anschließend wird sie mit max. 6 Nm angezogen.

Technische Daten

Abmessung:
20 mm x 1,0 mm
max. zul. Belastung:
0,8 kN

Material:
Rohrschelle:
Stahl, galvanisch verzinkt, Rückstellfeder aus Federstahlblech
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Einfügungsdämmung:
bis zu 17 dB(A)
titletitletitletitle Artikelnummer
13 - 1615 mm0,03100 402601
17 - 193/8"0,03100 402610
20 - 241/2"0,04100 402619
25 - 303/4"0,05100 402628
31 - 381"0,05100 402637
40 - 461 1/4"0,06 50 402646
48 - 511 1/2"0,06 50 402655
58 - 632"0,0650 191927
