Stabil D-3G Silikon

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Mit Schalldämmeinlage geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

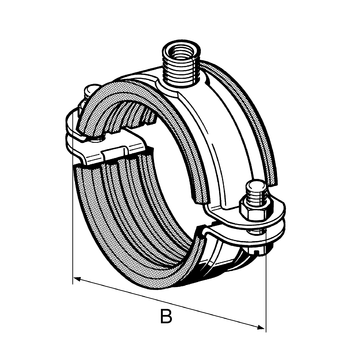

Größe 14 bis 115 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert.
Ab Größe 124 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt.

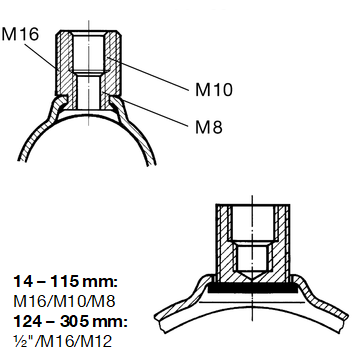

Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter siehe Adapter IG/IG.

Montage

Für VdS-Anwendungen DN > 2" bis 4" ist mindestens M10 zu verwenden.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Anzugsmoment
[Nm]
14 - 23 1,8 kN 2
24 - 65 2,0 kN 2
67 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 214 3,5 kN 10
219 - 305 7,5 kN 10

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Material:
Rohrschelle:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
Silikon, rot (Profilgummi Silikon siehe Kap. Schalldämmelemente)

Zulassungen / Konformität

VdS-Anerkennung Nr. G4950064



Dieses Produkt wurde mit dem Gütezeichen "Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

VdS - Stabil D-3G m.E. Silikon - G4950064 PDF | 365.8 KB

Spannbereich
[mm]
DNMaterial
b x s
[mm]
Gewinde-
anschluss
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
14 - 18 3/8"25 x 2,0M16/M10/M8 630,0850 108070
19 - 23 1/2"25 x 2,0M16/M10/M8 690,0950 108089
24 - 28 3/4"30 x 2,5M16/M10/M8 740,1350 108098
29 - 331 "30 x 2,5M16/M10/M8 810,1450 108104
33 - 3730 x 2,5M16/M10/M8 850,1550 108113
40 - 45 1 1/4"30 x 2,5M16/M10/M8 940,1650 108122
47 - 52 1 1/2"30 x 2,5M16/M10/M81040,1950 108131
53 - 5830 x 2,5M16/M10/M81100,2050 108140
60 - 65 2"30 x 2,5M16/M10/M81170,2150 108159

67 - 72 M30 x 3,0M16/M10/M81370,3125 115801
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3325 115802
79 - 85 M30 x 3,0M16/M10/M81490,3225 115804
88 - 93 M3"30 x 3,0M16/M10/M81570,3725 115805
100 - 106 M30 x 3,0M16/M10/M81710,4025 115806
108 - 115 M4"30 x 3,0M16/M10/M81800,4325 115807

124 - 129 40 x 4,01/2"/M16/M122100,8710 108229
131 - 13740 x 4,01/2"/M16/M122180,9110 108238
138 - 144 5"40 x 4,01/2"/M16/M122250,9410 108274
148 - 15440 x 4,01/2"/M16/M122351,0010 108283
156 - 16240 x 4,01/2"/M16/M122431,0510 108292
165 - 171 6"40 x 4,01/2"/M16/M122551,1410 108308
177 - 18340 x 4,01/2"/M16/M122651,1810 108317
188 - 19440 x 4,01/2"/M16/M122761,2310 108326
196 - 20340 x 4,01/2"/M16/M122871,3010 154947
205 - 21440 x 4,01/2"/M16/M122961,4010 149879
219 - 225 8"40 x 4,01/2"/M16/M123071,4010 108335
244 - 25040 x 4,01/2"/M16/M123321,5110 108344
267 - 27310"40 x 4,01/2"/M16/M123551,7110 108353
299 - 30540 x 4,01/2"/M16/M123871,7910 108362
