Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

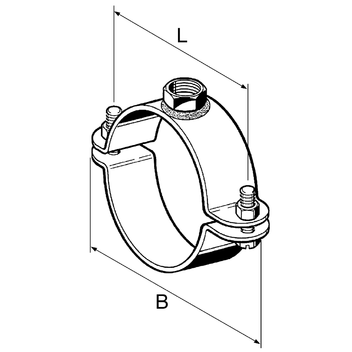

Zweiteilige Rohrschelle mit rundumgeschweißter Mutter M16, Spannschrauben und Muttern lose beigelegt.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
19 - 64
3,5
25 x 3,0
65 - 129
4,5
30 x 3,0
133 - 291
7,5
40 x 4,0
316 - 407
10,0
50 x 5,0
411 - 521
10,0
70 x 6,0

Material:
Stahl, galvanisch verzinkt

Zulassungen

FM-Approval für Spannbereich 218 - 277

titletitletitletitletitletitletitle Artikelnummer
19 - 2325 x 3M8 x 2064450,1250 118268
26 - 3025 x 3M8 x 2070520,1450 118277
33 - 3825 x 3M8 x 2078600,1550 118295
39 - 4425 x 3M8 x 2082650,1650 118301
45 - 5025 x 3M8 x 2093750,1650 118310
54 - 5825 x 3M8 x 25100820,1850 118329
60 - 6425 x 3M8 x 25118900,2050 118338
65 - 7230 x 3M10 x 25128980,3025 118620
70 - 7730 x 3M10 x 251351060,3325 118639
85 - 9230 x 3M10 x 251481190,3525 118648
97 - 10430 x 3M10 x 251631340,3925 118657
105 - 10830 x 3M10 x 251681390,4125 104058
110 - 11730 x 3M10 x 251771480,4325 118666
118 - 12530 x 3M10 x 251901600,4425 400343
122 - 12930 x 3M10 x 251921620,4725 118684
133 - 14040 x 4M12 x 402181820,8010 118693
148 - 15540 x 4M12 x 402331970,8510 118709
158 - 16540 x 4M12 x 402402030,9010 118718
168 - 17540 x 4M12 x 402492120,9410 118727
173 - 18040 x 4M12 x 402622250,9510 118736
188 - 19540 x 4M12 x 402762401,0310 118745
195 - 20240 x 4M12 x 402782421,0510 118754
208 - 21540 x 4M12 x 402972601,1010 118763
218 - 22740 x 4M12 x 403012751,1810 118772
228 - 23540 x 4M12 x 403162801,1810 118781
245 - 25240 x 4M12 x 403383001,3010 118790
258 - 26540 x 4M12 x 403533161,3210 118806
271 - 27740 x 4M12 x 403513251,4210 400344
285 - 29140 x 4M12 x 403773411,5710 118204
316 - 32450 x 5M16 x 604403902,601 103844
348 - 35650 x 5M16 x 604714212,481 103862
360 - 36850 x 5M16 x 604834312,991 103871
399 - 40750 x 5M16 x 605204702,951 103905
411 - 41970 x 6M16 x 605324825,121 103914
500 - 50870 x 6M16 x 606195696,061 103941
513 - 52170 x 6M16 x 606315816,341 103950
