Schrauben, Anker und Zubehör

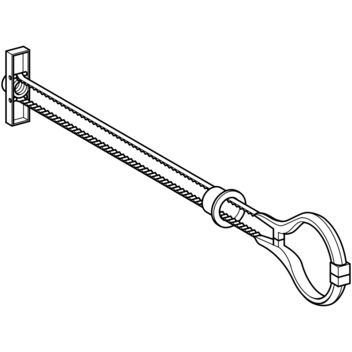

Hohlraumkippdübel ANC-MK
Einsatz
Geeignet für Einfach- und Doppelbeplankung (Gipskarton-, Zementfaser- und Spanplatten) zur Montage von Rohrschellen, Schienen, Spiegeln, Konsolen, Lampen, Bilder Schilder, Tafeln uvm.
Lieferumfang
inkl. Schraube M6 x 62 mm
Montage
Die Schraube nur mit Hand anziehen - keine Verwendung eines Akkuschraubers. Die Verdrehsicherung verhindert das Mitdrehen des Dübels im Bohrloch.
Technische Daten
| Typ | ANC-MK 6/62 | ANC-MK 8/60 | |
| Bohrlochdurchmesser [mm] | 13 | 18-19 | |
| Schraubendurchmesser [mm] | 6,0 | 8,0 | |
| Schraubenlänge [mm] | 62 | 60 | |
| Antrieb | PZ2/Schlitz | SW13/6Kant | |
| max. Dicke des Anbauteils [mm] abh. von GK-Plattendicke | 38 mm bei hp = 12,5 32 mm bei hp = 19 26 mm bei hp = 25 | 34 mm bei hp = 12,5 28 mm bei hp = 19 22 mm bei hp = 25 | |

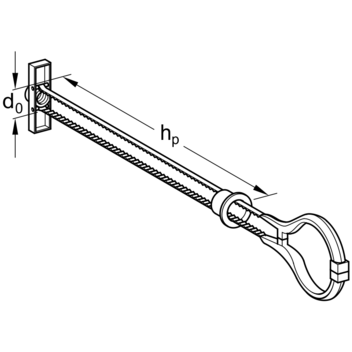

| Plattenstärke min. - max. hp [mm] | 10 - 70 | 10 - 70 | |
| min. Tiefe des Hohlraumes hinter dem Plattenbaustoff [mm] | 51 | 51 | |
| Gipskartonplatte hp = 12,5mm Zug [kN] | 0,2 | 0,2 | |
| Gipskartonplatte hp = 12,5mm Querzug [kN] | 0,3 | 0,4 | |
| Gipskartonplatte hp = 19mm Zug [kN] | 0,2 | 0,2 | |
| Gipskartonplatte hp = 19mm Querzug [kN] | 0,5 | 0,5 | |
| Gipskartonplatte hp = 25mm Zug [kN] | 0,4 | 0,5 | |
| Gipskartonplatte hp = 25mm Querzug [kN] | 0,5 | 0,5 |
Sicherheitsfaktor 4
| Material: | |
| "Beine": | Polystyrol |
| Scheibe/Dichtung: | Polypropylen |
| Schraube: | Stahl galvanisch verzinkt |
