Schrauben, Anker und Zubehör

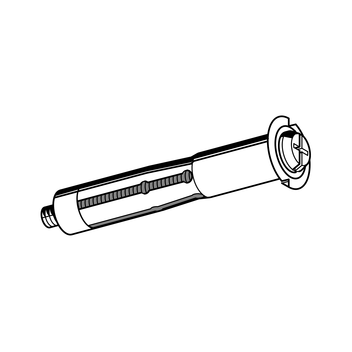

Hohlraumdübel Metall ANC-M

Einsatz

Der Hohlraumdübel-Metall ANC-M wird für Montage an Hohlwänden, bekleidet mit Gipskarton, Sperrholz und Spanplatten, sowie an Hohlmauerwerk mit großen Kammern verwendet. Der Gegenstand ist jederzeit lös- und anziehbar ohne den Sitz des Dübels zu verändern. Die ausgearbeiteten Nasen an der Dübelkappe bewirken eine optimale Drehsicherung.

Lieferumfang

Mehrfach geteilter Dübelkörper mit einer metrischen Schraube.

Montage

Beim Anziehen des Dübels mit der Montagezange werden die Lamellen vollständig gespreizt und sorgen so für den sicheren Halt.

Technische Daten

Maximal empfohlene Lasten:

Typ
M4/12
M5/16
M5/32
M6/16
M6/32
M6/49
M8/21
M8/32
M8/45
Gipskartonplatte d = 12,5 mm
Zuglast [kN]
0,25 0,30 0,30 0,40 0,40 0,20 0,20 0,20 0,20
Holzplatte d = 13 mm
Zuglast [kN]
0,28 0,50 0,50 0,60 0,60 0,28 0,30 0,30 0,30
Zementfaserplatte d = 12 mm
Zuglast [kN]
0,35 0,40 0,40 0,42 0,42 0,42 0,45 0,45 0,45
Hochlochziegel (Hlz 12)
Zuglast [kN]
0,70 0,70 0,70 0,70

Material:
Dübel und Schraube aus Stahl, galvanisch verzinkt.
titletitletitletitletitletitletitle Artikelnummer
M4/127-8323 - 12160,01100 402400
M5/169-10523 - 16200,02100 402401
M5/329-106511 - 32160,02100 402402
M6/1610-12523 - 16160,02100 402403
M6/3210-126511 - 32240,03100 402404
M6/49129233 - 49240,03100 402407
M8/1816535 - 18230,03100 114315
M8/32146616 - 32240,04100 114316
M8/45149032 - 45240,06100 402408
