Baugruppen

Baugruppe BG57 MS41

Einsatz

Eine Baugruppe zur Realisierung von Führungslagern für Rohrleitung ohne komplexe Anforderungen und ohne Wärmedämmung. Als Alternative zu Rundstahlbügeln eignet sich diese Bügelschelle zur platzsparenden direkten Montage auf der Unterkonstruktion. Die Gleitplatte reduziert die Reibung zwischen Rohr und Unterkonstruktion.
Eine galvanische Trennung zwischen Rohr und Bügelschelle sowie der Unterkonstruktion wird durch die verliersicheren Kunststoffeinlagen und die Gleitplatte erreicht, so dass auch bspw. VA-Rohre befestigt werden können.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert.

Stückliste:
Pos. 1 Bügelschelle RUC I
Montagekit MKit MS RUC I bestehend aus:
Pos. 2 Gewindeplatte NT CC 41-M10
Pos. 3 U-Scheibe US 10/125
Pos. 4 Sechskantschraube SKT M10 x 25

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

Material:
Schellenkörper:
Stahl, HCP
Einlage und Gleitplatte:
thermoplastische Kunststoffe
Einsatzbereich:
-20°C bis +90°C (an Einlage und Gleitplatte)

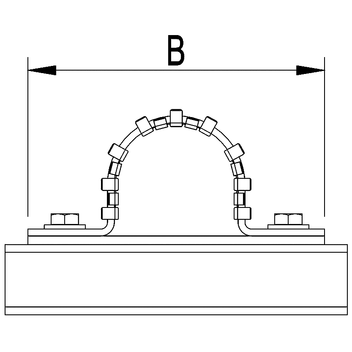

TypNennweiten
[DN]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
27151340,341 114670
33201400,351 114671
40251470,381 114672
48321550,401 114673
55401610,421 114674
67501730,471 114675
83651890,541 114676
95802020,581 114677
1211002270,671 114678
