Baugruppen

Baugruppe BG60 T100-1/2"

Einsatz

Eine Baugruppe zur festen Rohranbindung mit der schweren Rohrschelle Stabil I-1/2“. Die Baugruppe ist auf den Einsatz mit dem Trägersystem 100 sowie Stahlträgern bis zu einer Flanschbreite von 100 mm abgestimmt. Die Befestigung erfolgt mittels Montageset MS 5P M12 S2, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

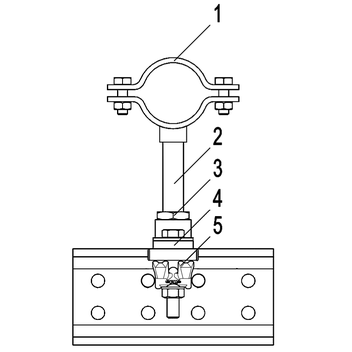

Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
  Montagekit MKit T 100 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL Stabil R1/2"-100
Pos. 5 Spannpratze SPA 5P AU M12
Sechskantschraube SKT M12 x 60
Sechskantmutter NT M12
Unterlegscheibe US 12/125

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

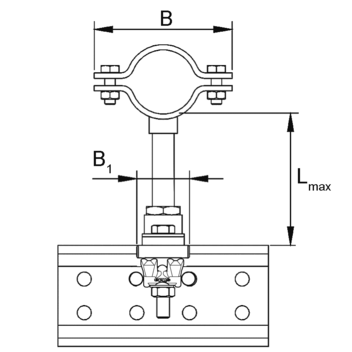

Lmax, vertikal = 200 mm
Lmax, horizontal = 150 mm

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1516 - 2250851,751 112724
DN 2023 - 2750921,761 112725
DN 2530 - 34501001,791 112726
DN 3239 - 44501121,831 112727
DN 4044 - 49501171,851 112728
DN 5057 - 61501392,071 112729
DN 6573 - 77501562,151 112730
DN 8085 - 89501682,211 112731
DN 100109 - 116501942,501 112732
