Baugruppen

Baugruppe BG82 F80/100-1/2"

Einsatz

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Rohrschelle KF 175 CoolHot für Kälte-, Kaltwasser- und Heißwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Trägerprofil TP F 80 oder TP F 100 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

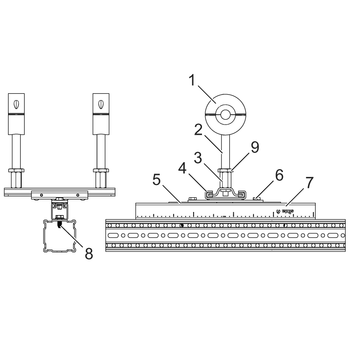

Stückliste:
Pos. 1 Kälteschelle KF 175 CoolHot
Montagekit MKit KG F80/100 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Adapter AD IG/IG 1/2"/1/2"
Pos. 4 Gleitsatz GS H3G2-PL
Pos. 5 Gleitstück GS 41-M10
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Montageschiene MS 41/41/2,5 x 300
Pos. 8 Formlockschraube FLS F
Pos. 9 Gegenmutter NT G 1/2"

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

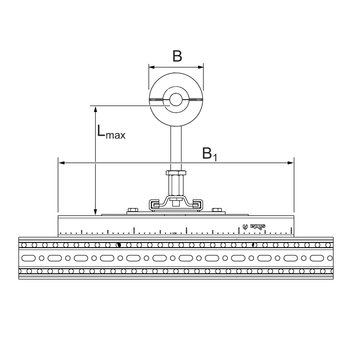

Technische Daten

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +105°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
64/4030013636,34,361 414012
70/4030014939,54,361 414014
76/4030014936,54,361 414015
85/5030018951,75,441 414016
89/5030019452,65,441 414017
102/5030019446,25,801 414018
104/4030019445,05,441 414019
108/4030019443,05,441 414020
114/5030021952,45,801 414021
