Baugruppe BG61 T100-1/2"
Einsatz
Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägersystem 100 sowie Stahlträgern bis zu einer Flanschbreite von 100 mm abgestimmt. Die Befestigung erfolgt mittels Montageset MS 5P M12 S2, die Höhenanpassung über das Gewinderohr 1/2".
Lieferumfang
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

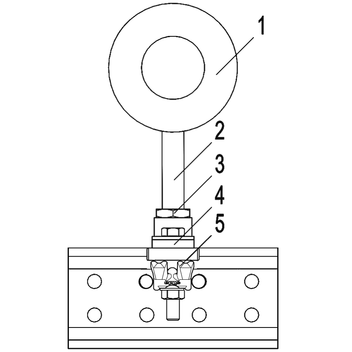

| Stückliste: | |
| Pos. 1 | Kälteschelle RB |
| Montagekit MKit T 100 1/2" bestehend aus: | |
| Pos. 2 | Gewinderohr GR 1/2" x 200 |
| Pos. 3 | Gegenmutter NT G 1/2" |
| Pos. 4 | Grundplatte GPL Stabil R1/2"-100 |
| Pos. 5 | Spannpratze SPA 5P AU M12 |
| Sechskantschraube SKT M12 x 60 | |
| Sechskantmutter NT M12 | |
| Unterlegscheibe US 12/125 |
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
Technische Daten

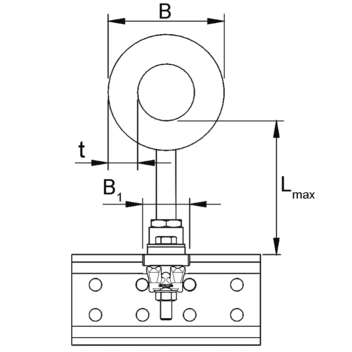

Lmax, vertikal = 200 mm
Lmax, horizontal = 150 mm
| Material: | |
| Verbindungsteile: | Stahl, HCP |
| Schrauben und Muttern: | Stahl, HCP |
| Dämmkörper: | PUR-Schaum (250 kg/m3 , B2), µ = 1200 λ = 0,045 W/mK (0°C) |
| Einsatzbereich: | -50°C bis +105°C |
