Rohrlager

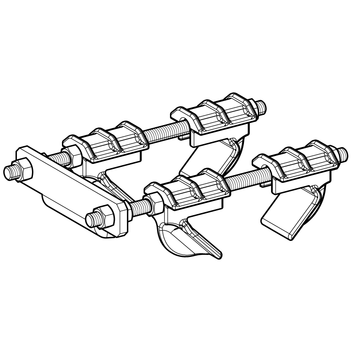

Axialstopp AS

Einsatz

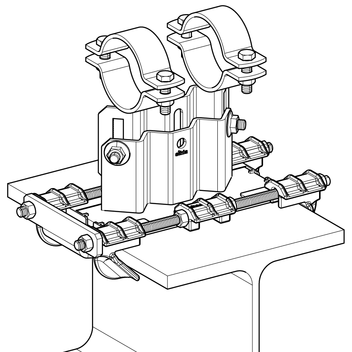

Modifikation der Simotec Loslager zu einem einseitigen Axialstopp auf Stahlträgern. Das Lager kann sich weiterhin frei in Rohrachse bewegen und wird lediglich in dieser gezielt limitiert. Hierdurch wird ein definierter Gleitweg gewährleistet.
Max. Trägerflanschdicke t ≤ 30 mm

Lieferumfang

Axialstop AS bestehend aus:
4 Spannhaken
2 Gewindestifte
1 Axialstopp
Abhebesicherungen:
2 bei 240/260
4 bei 280/300
Sechskantmuttern:
8 bei AS 80/120 und AS 140/180 und 240/260
4 bei 200/220
12 bei AS 280/300

Montage

Anbindung des Axialstopps an den Träger unter Beachtung der vorgegebenen Anzugsmomente. Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Trägerkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.

Technische Daten

Lastaufnahmen entsprechen den Werten des Festpunktsets XS (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.

Anzugsmomente

Flanschdicke
[mm]
Trägerbreite
80 - 220 mm
Anzugsmoment
[Nm]
Trägerbreite
221 - 300 mm
Anzugsmoment
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Blechteile, Gewindestifte, Muttern:
Stahl, HCP
Spannhaken:
Guss, HCP
Typfür Flanschbreite
[mm]
G
[kg]
Verp.
[Set]
Artikel-
Nr.
AS 80/12080 - 1202,51 802791
AS 140/180121 - 1802,61 802792
AS 200/220161 - 2202,61 802793

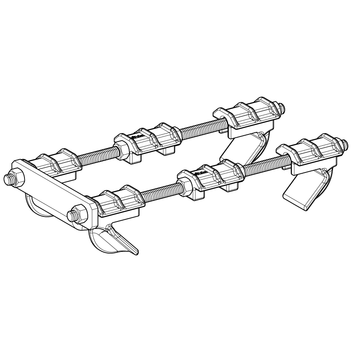

AS 240/260221 - 2603,11 802794

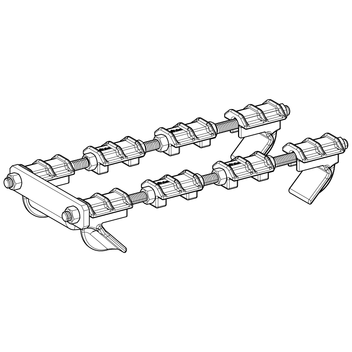

AS 280/300261 - 3003,71 802795
