Rohrlager

Axialstopp variabel VAS

Einsatz

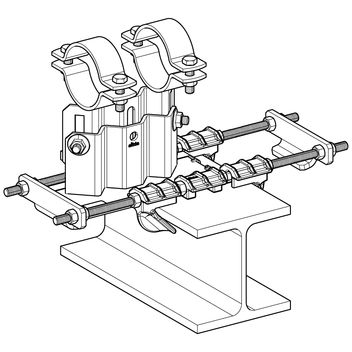

Modifikation der Simotec Loslager zu einem zweiseitigen variabeln Axialstopp auf Stahlträgern. Das Lager kann sich weiterhin frei in Rohrachse bewegen, wird jedoch beidseitig gezielt limitiert. Hierdurch wird ein defineierter Gleitweg gewährleistet.
Max. Trägerflanschdicke t ≤ 30 mm

Lieferumfang

Variabler Axialstopp bestehend aus:
4 Spannhaken
2 Gewindebolzen M12 x 500 mm
2 Axialstopps
Abhebesicherungen:
2 bei VAS 160/260
4 bei VAS 280/300
Sechskantmuttern:
12 bei VAS 80/140
16 bei VAS 160/260
20 bei VAS 280/300

Montage

Anbindung des Axialstopps an den Träger unter Beachtung der vorgegebenen Anzugsmomente. Die 500 mm Gewindestäbe werden bauseits entsprechend der benötigten Länge zugeschnitten.Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Trägerkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z. B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.

Technische Daten

Lastaufnahmen entsprechen den Werten des Festpunktsets XS (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.

Anzugsmomente

Flanschdicke
[mm]
Trägerbreite
80 - 220 mm
Anzugsmoment
[Nm]
Trägerbreite
221 - 300 mm
Anzugsmoment
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Blechteile, Gewindestifte, Muttern:
Stahl, HCP
Spannhaken:
Guss, HCP
Typfür Flanschbreite
[mm]
G
[kg]
Verp.
[Set]
Artikel-
Nr.

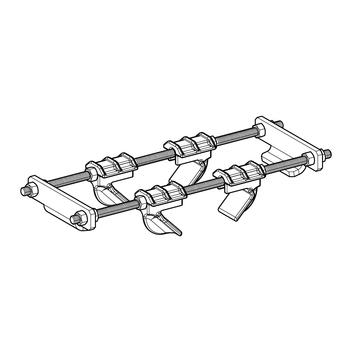

VAS 80/14080 - 1403,41 802796

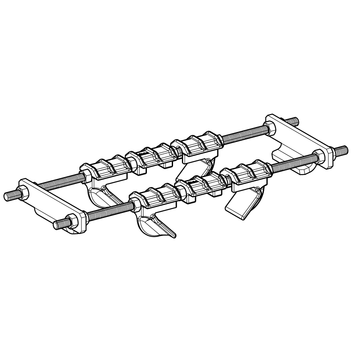

VAS 160/260141 - 2603,91 802799

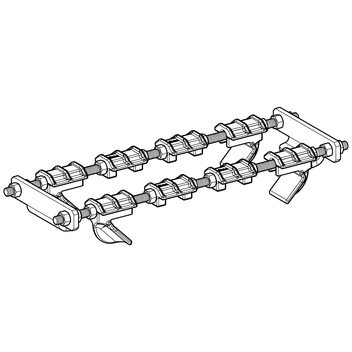

VAS 280/300261 - 3004,41 802800
