siFramo 80

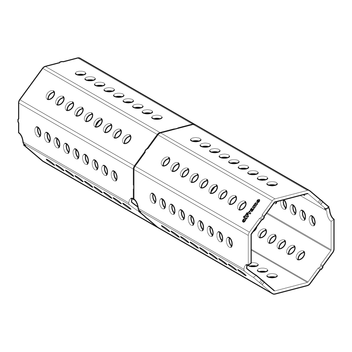

Profilkupplung PK F 80 8kt HCP

Einsatz

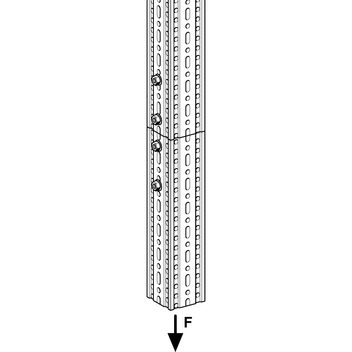

Flexibles Verbindungselement für Trägerprofile TP F 80, insbesondere zur Verlängerung bei senkrechter Einbaulage.
Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle zu beachten.
Dieser Verbinder bietet die außergewöhnliche Möglichkeit, das anzuschließende Trägerprofil TP F 80 im Bedarfsfall um 45° zu drehen.

Montage

Verschraubung mit 2 x 4 Formlockschrauben FLS F bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.

Hinweis:
Die Montage der Formlockschrauben FLS F muss auf zwei Seiten mit einem Abstand von mindestens 50 mm und weitgehend symmetrisch erfolgen.

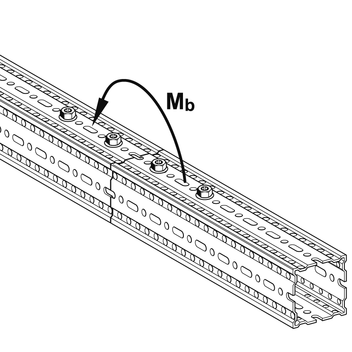

Zur Übertragung des Biegemoments müssen die Formlockschrauben FLS F in der Ebene des Kraftflusses angeordnet werden, um das Rohrleitungsgewicht effektiv zu halten – bei horizontalen Traversen also oben und unten anstatt seitlich.

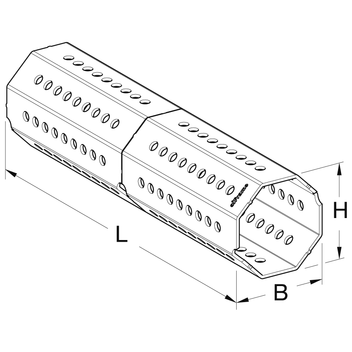

Technische Daten

Typ
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 80 8kt 280 72,5 72,5 10,0 0,25

Material:
Stahl, HCP

Zulassungen / Konformität

TypH
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
PK F 80 8kt732801,41 111446
